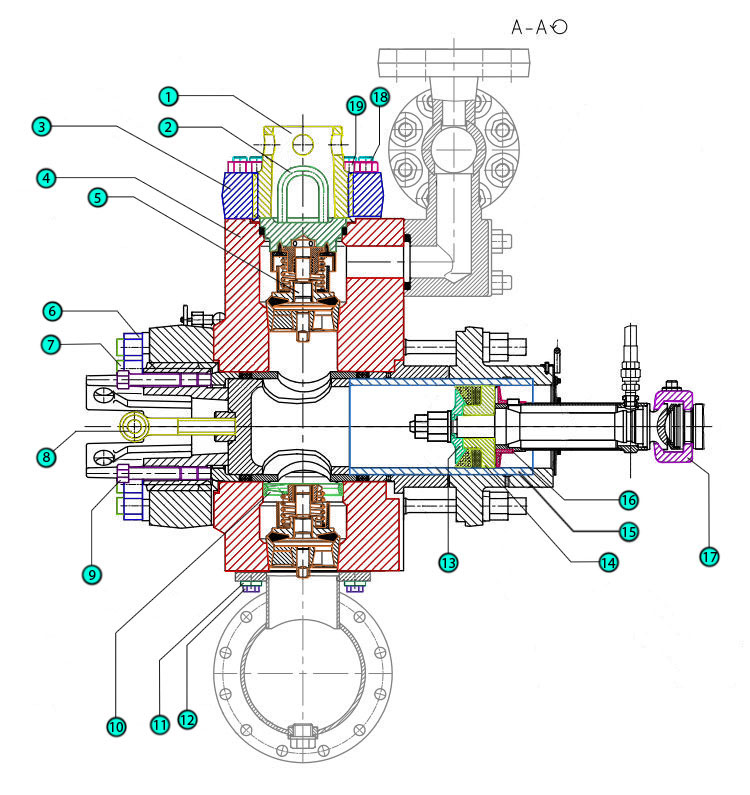

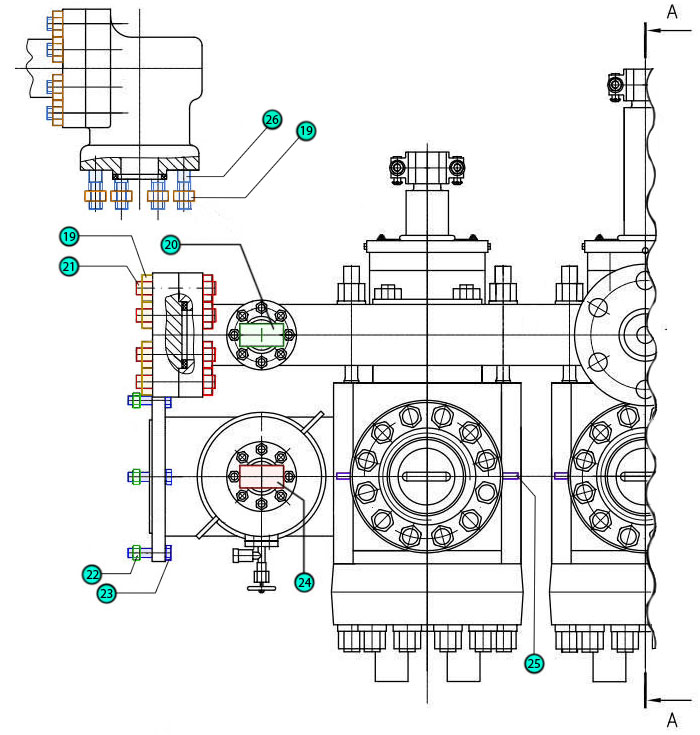

Блок гидравлический насоса УНБТ-950
Блок гидравлический насоса УНБТ-950
| № | Чертеж | Наименование |
|---|---|---|
| 1 | 14036.53.428 | Винт |
| 2 | 14077.53.009сб | Крышка клапана |
| 3 | 14006.53.811-1 | Фланец |
| 4 | 14036.53.940сб | Коробка гидравлическая |
| 5 | 14077.53.005сб | Клапан |
| 6 | 14076.53.874 | Гайка М36 |
| 7 | 14036.53.942 | Шпилька М36 |
| 8 | СТП К213-82 | Болт М36х220.46.06 |
| 9 | 14036.53.191 | Болт М30 |
| 10 | 14010.53.464 | Направлющая |
| 11 | 4066.53.211 | Шайба |
| 12 | 14010.53.847 | Болт М20 |
| 13 | 14036.53.246 14036.53.246-01 14036.53.246-02 14036.53.246-03 14036.53.246-04 | Шайба Ф180 Шайба Ф170 Шайба Ф160 Шайба Ф150 Шайба Ф140 |
| 14 | 14036.53.230сб 14036.53.230-01сб 14036.53.230-02сб 14036.53.230-03сб 14036.53.230-04сб | Поршень Ф180 Поршень Ф170 Поршень Ф160 Поршень Ф150 Поршень Ф140 |
| 15 | 14036.53.430сб 14036.53.430-01сб 14036.53.430-02сб 14036.53.430-03сб 14036.53.430-04сб | Втулка цилиндровая биметаллическая Ф180 Втулка цилиндровая биметаллическая Ф170 Втулка цилиндровая биметаллическая Ф160 Втулка цилиндровая биметаллическая Ф150 Втулка цилиндровая биметаллическая Ф140 |
| 16 | 14036.53.197 14036.53.197-01 14036.53.197-02 14036.53.197-03 14036.53.197-04 | Кольцо гидрозатвора Ф140 Кольцо гидрозатвора Ф150 Кольцо гидрозатвора Ф160 Кольцо гидрозатвора Ф170 Кольцо гидрозатвора Ф180 |
| 17 | 14036.53.032сб | Хомут |
| 18 | 14073.53.193 | Шпилька М30 |
| 19 | 14006.53.599 | Гайка М30 |
| 20 | 14077.53.030-01сб | Предохранитель манометра (600 кгс/см2) |
| 21 | 14073.53.196-4 | Шпилька М30 |
| 22 | ГОСТ 5915-70 | Гайка М20.5.06 |
| 23 | ГОСТ 7798-70 | Болт М20х75.58.06 |
| 24 | 14077.53.030сб | Предохранитель манометра (10 кгс/см2) |
| 25 | 14006.53.177 | Болт М24 |
| 26 | 14073.53.196 | Шпилька М30 |
